[리터로봇3] 보닛 제거됨 이슈 해결(Bonnet Removed Error)

안녕하세요.



이번에는 집에서 사용 중인 고양이 자동 화장실인 리터로봇3의 오류에 대해서 알아보려고 합니다.

2018년도쯤 구매해서 기본 버전에서 wifi 버전으로 보드 교체 및 어플리케이션으로 제어 중입니다.



현재 자주 발생되었던 에러 중에 '보닛 제거됨(Bonnect removed)'로 화장실을 청소하는 주기동안 계속 멈추는 현상이 발생되었습니다.

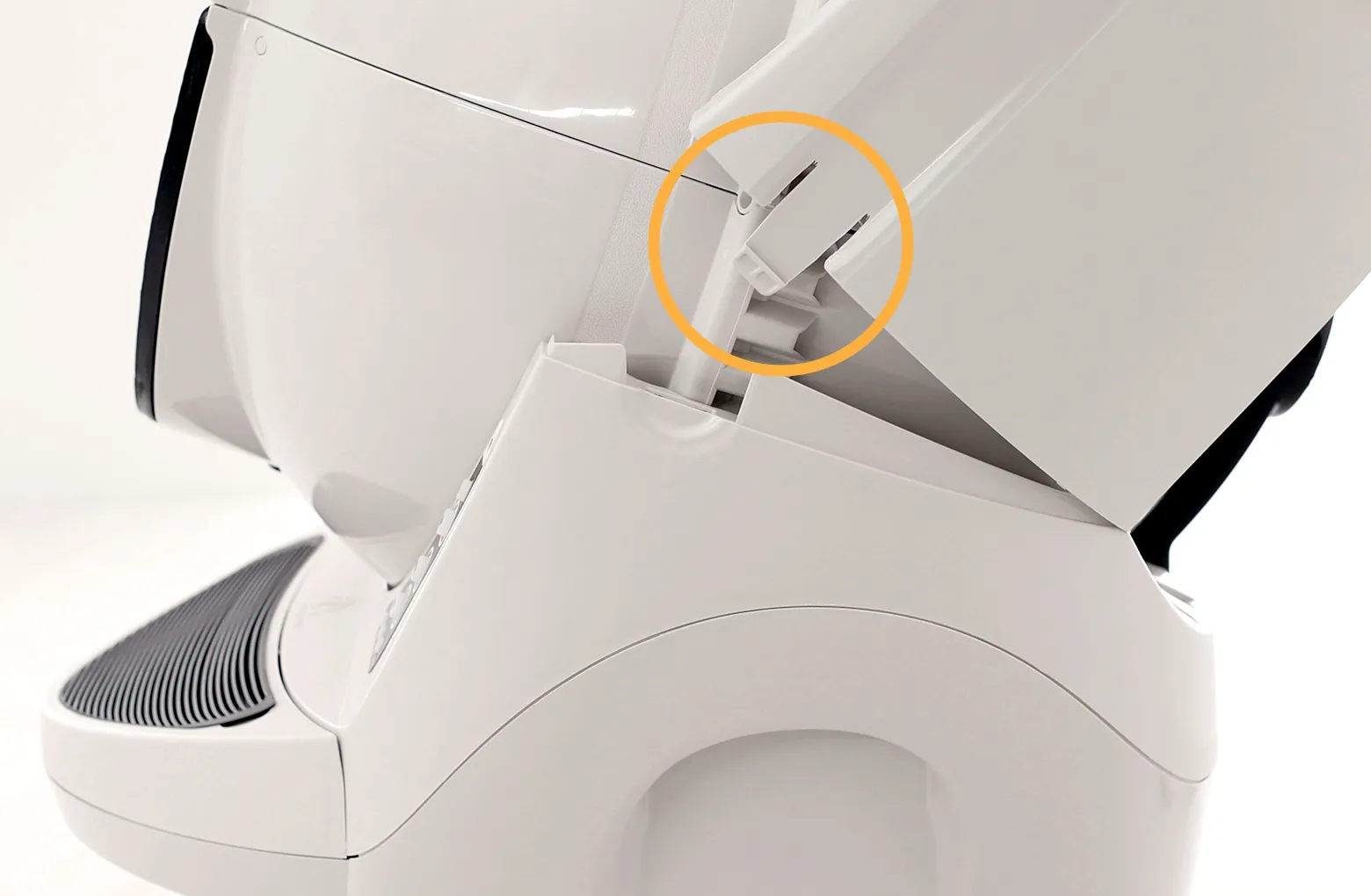

처음에는 보닛 이라 하면, 아래 사진처럼 생긴 부분이 제거되었다는 이슈입니다.

출처: https://www.litter-robot.com/support/article/litter-robot-3-yellow-flashing-bonnet-removed/





위 사진처럼 실제 화장실을 보면 저렇게 분리된 것도 아니고.. 정상적으로 잘 결합된 상태임에도 불구하고.. 계속 돌다 멈추다를 반복합니다.

또한 멈출 때마다 cycling 버튼의 노란불이 약 1초마다 깜빡이게 됩니다.



리터로봇 본사 홈페이지에서 제공되는 Troubleshooting을 보게 되면 설명되는 2가지가 있습니다.

• 보닛 연결부 확인
• 야간 조명의 검사

출처 : https://www.litter-robot.com/support/article/litter-robot-3-yellow-flashing-slowly-bonnet-removed-cat-sensor/?srsltid=AfmBOorTJoxtJeN_yBv5p87G4FULk11T57RHqPP3YTOkahpyDDZJ4zD8



첫 번째 보닛 연결부 확인 부분에서는 리터로봇을 정면으로 바라봤을 때 위사진처럼 연결부위가 있고, 그 부분에 접촉 단자가 존재합니다.

접촉부 단자의 청소와, 접촉부와 그 외 보닛 연결부와 잘 연결되어 있는가를 확인하라고 되어있습니다.



두 번째는 야간조명의 경우 파란색 LED 불빛을 내는 부분이 존재하고, 이 부분의 연결이 정상적인지, 그리고 조명의 LED의 3개가 정상적으로 빛을 내는지 확인하라고 되어있습니다.(3개가 아닌 1~2개의 불빛만 보인다면 조명보드교체가 필요)



첫 번째 이슈처럼 보닛의 연결부로 인한 문제도 발생되지만, 해당이슈의 원천적인 문제는 오래된 사용자의 리터로봇의 경우 야간 조명의 연결의 문제 LED 보드의 문제로 해당 이슈가 빈번히 발생되는 것 같습니다.



국내 레퍼런스가 많이 존재하지 않아 구글 검색 및 reddit을 통해 해와 사용자들이 대처하는 방법을 찾았고 이것을 공유하려고 합니다.



왼쪽) 예전에 오류 발생했을떄, 오른쪽) 최근 이력이고, 보닛 제거됨이 계속 발생됨(캡처못함)



해외 레퍼런스 해결방안

• 야간 조명을 OFF(어플을 통한 OFF와 전원버튼을 길게 누르면 OFF)
• 본체 부분과 보닛 부분의 접지부회로 수정(이건 개인적으로 비추천..)
• 야간 조명 회로 및 하네스(전선) 구매 후 교체

레딧 참조 URL

- 보닛 제거 알림에 대한 에러 해결 방안(조명 off 또는 본체 연결확인)

https://www.reddit.com/r/litterrobot/comments/j2kx31/how_do_i_fix_bonnet_is_removed_sensor_error_it_is/

https://www.reddit.com/r/litterrobot/comments/14hxa39/litter_robot_3_bonnet_removed_error_solution/



- 본체와 보닛 사이의 접지부의 수정(조명 전원 공급을 막는다..)

https://www.reddit.com/r/litterrobot/comments/11h3b72/how_i_fixed_my_lr3_bonnet_removed_issue_thank_you/

https://imgur.com/a/litter-robot-bonnet-removal-fix-o7snfVU



해결방안

야간 조명을 OFF 하세요.

 - 어플을 통해 제어하는 경우는 Wishker ->  리터로봇 선택 -> 제어 -> 조명 OFF

 - wifi를 통해 제어하지 않는 경우는 전원버튼을 길게 눌러주시면 야간 조명이 OFF 됩니다.





해결하고 난 뒤 레딧에 해결된 댓글들을 보다 보니, 아래와 같은 댓글이 있었습니다. ㅋㅋㅋ

야간 조명을 잃고 우리는 회전을 얻었다!

만약 조명 OFF를 통해서 처리가 안된다면. 보닛과 본체의 접촉부가 녹으로 인한 문제로 인해 발생될 수도 있으며, 그 외 DFI라는 부분으로 인해 오류가 발생될 수도 있습니다. 위방법으로도 처리가 안된다면 댓글 남겨주세요. 저 또한 찾아보고 같이 고쳐봅시다!



현재 리터로봇의 경우 부품을 현재는 구하기가 어렵습니다. 기존 리터로봇 코리아가 존재했지만 없어진 상태이고, 게이트비전을 통해 판매 및 진행하는 것 같지만 현재 글작성기준 (2024.12.20)으로 A/S 하는 곳이 없으므로.. 자체적으로 해외직구를 통해 파츠를 구입하여 고쳐야 합니다.
